Как сопоставить цвет диаграммы и исходных данных

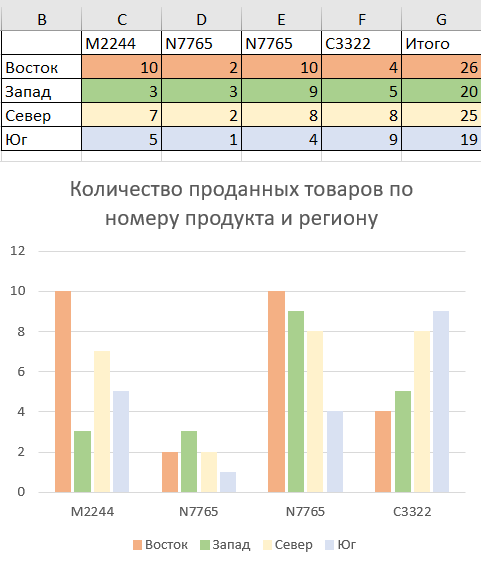

При создании диаграмм, вы можете захотеть применить определенные цветовые схемы для различных типов данных. Например, вы можете захотеть, чтобы Восток всегда появлялся в определенном цвете, или вы можете захотеть, чтобы некоторые продукты имели цвет товарного знака. Макрос позволяет автоматически менять цвета графика в соответствии с цветом исходного диапазона. Идея заключается в том, что вы можете сопоставить цвет диаграммы и исходных данных, взяв цветовой код ячейки в диапазоне источника, а затем применить те же цвета для каждой соответствующей диаграммы. Посмотрите на рисунок, чтобы понять, как работает макрос.

Этот макрос не может захватить цвета, которые были применены с помощью условного форматирования или оформления умных таблиц.

Все диаграммы имеют объект SeriesCollection, который содержит различные серии данных. В этом макросе, мы выполняем цикл через все серии. Мы устанавливаем цвет в соответствии с цветом диапазона источника. Мы определяем диапазон источника для каждой серии и оцениваем формулу. Формула серия содержит адрес диапазона исходных данных. Переходя на этот адрес, мы можем захватить точный цвет клеток, а затем использовать его в графике.

1. Шаг 1 объявляет четыре переменные. Мы используем oChart в качестве контейнера памяти для нашего графика, MySeries как контейнер памяти для каждой серии в нашей диаграмме, FormulaSplit для захвата и хранения диапазона исходных данных и SourceRangeColor для захвата и хранения индекса цвета исходного диапазона.

2. Шаг 2 добавляет в oChart активную диаграмму. Если диаграмма не выбрана, то выдается ошибка. Именно поэтому мы используем On Error Resume Next Statement. Это говорит Excel продолжить макрос даже в случае ошибки.

3. Шаг 3 проверяет, заполнена ли переменная oChart объектом диаграмма. Если переменная oChart ничего не содержит, значит ни один график не был выбран перед запуском макроса. Если это так, то мы говорим об этом пользователю в окне сообщения, а затем мы выходим из макроса.

4. Шаг 4 запускает цикл через все SeriesCollection. Каждая диаграмма имеет формулу серии. Формула серии содержит ссылки на таблицу и указывает на ячейки, используемые для её создания. Типичная формула серии выглядит следующим образом:

= SERIES(Лист1$F$6, Лист1$D$7:!$D$10,Лист1$F$7:$F$10,2)

Эта формула содержит три аргумента: первый – ссылка на диапазон имени серии, второй – ссылка на диапазон подписей данных, третий – ссылка на значения.

5. Шаг 5 использует функцию Split, чтобы извлечь из диапазона значения рядов данных.

6. Шаг 6 захватывает индекс цвета первой ячейки в диапазоне исходных данных. Мы предполагаем, что первая ячейка будет отформатирована так же, как и все остальные части диапазона.

7. После того, как у нас есть индекс цвета, мы можем применить цвет к различным свойствам серии.

8. На последнем этапе, мы переходим к следующему шагу цикла. После того, как мы прошли через все ряды данных в таблице, макрос заканчивается.

Для реализации этого макроса, вы можете скопировать и вставить его в стандартный модуль:

1. Активируйте редактор Visual Basic, нажав ALT + F11.
2. Щелкните правой кнопкой мыши имя проекта / рабочей книги в окне проекта.
3. Выберите Insert➜Module.
4. Введите или вставьте код во вновь созданном модуле.
